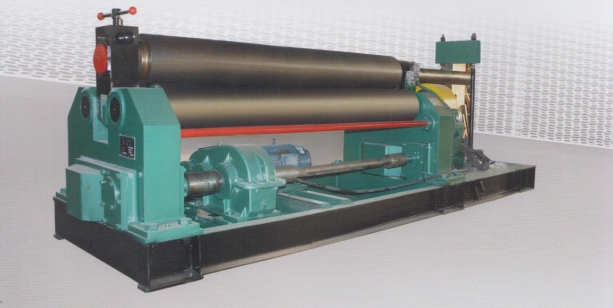

W11F三辊非对称式卷板机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能。通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。结构紧凑，操作维修方便。 规格型号 卷板 最大 厚度mm 卷板 最大宽度 mm 卷板 屈服极限 Mpa 卷板速度 m/min 满载 最小直径 mm 上辊直径 mm 下辊直径 mm 下辊中心距 mm 主电机功率 kw 外型尺寸 (长*宽*高） mm W11F-6*1500 6 1500 245 5 380 160 140 220 4 3129*850*1100 W11F-6*2000 6 200 245 4.5 380 170 160 260 5.5 3629*850*1270 W11F-6*3200 6 3200 245 4.5 380 220 180 280 7.5 3829*850*1270 W11F-8*2000 8 2000 245 4.5 400 185 170 260 5.5 3791*1169*1272 W11F-8*2500 8 2500 245 4.5 550 240 180 280 7.5 4300*1169*1272 W11F-12*2000 12 2000 245 4.5 550 240 180 280 11 5300*1400*1400 W11F-12*3000 12 3000 245 4 700 280 240 360 11 4800*1400*1400 W11F-16*2000 16 2000 245 4 600 260 220 320 11 4300*1400*1400 W11F-16*3200 16 3200 245 4 850 340 260 430 18.5 5280*1425*1962 W11F-20*2500 20 2500 245 4 850 340 260 430 18.5 5780*1425*1962 W11F-25*2500 25 2500 245 4 900 370 270 480 22 6480*1425*1962
