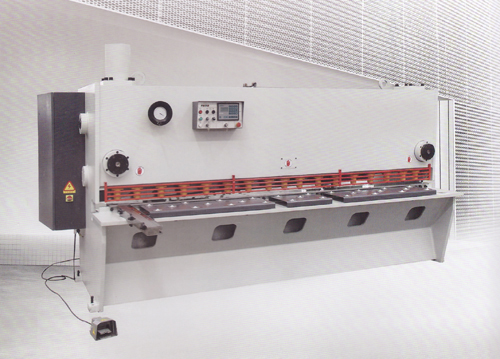

QC11K数控液压剪板机

液压剪板机

性能与特点：
　　全钢焊接结构，综合处理（振动时效、热处理）消除内应力，有很好的钢性和稳定性。
　　采用先进的液压系统，性能稳定。
　　采用精密滑动导轨，消除导轨间隙，剪切质量高。

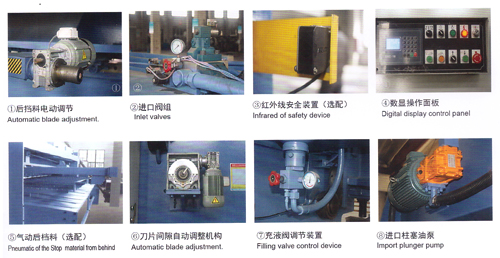

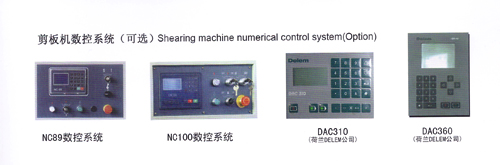

　　电动后挡料，电子数字显示。
　　刀片间隙用手柄调整，刻度显示，迅速、准确、方便。
　　矩形刀片，四个刀刃口均可使用，使用寿命长。剪切角可调，减少板料扭曲变形。
　　上下刀架采用内倾结构，便于落料，并能提高工件的精度。
　　具有分段剪切功能；具有灯光照明装置功能。
　　后托料装置（选择配置）。

QC11K数控液压闸式剪板机基本参数

液压剪板机规格 Parameter Specification	可剪板厚 Shearing Thickness	可剪板宽 Shearing Width	行程次数 Strokes	后挡料行程 Backgauge Rang	剪切角度 Sheraing Angler	工作台高度 Throat Height	电机功率 Main Power
	mm	mm	mm^-1	mm	( )	mm	KW
6*2500	6	2500	14-30	20-600	0.5-2	800	7.5
6*3200	6	3200	12-28	20-600	0.5-2	800	7.5
6*4000	6	4000	10-24	20-600	0.5-2	800	7.5
6*6000	6	6000	6-18	20-600	0.5-2	850	15
8*2500	8	2500	12-28	20-600	0.5-2	800	7.5
8*3200	8	3500	10-24	20-600	0.5-2	800	11
8*4000	8	4000	8-20	20-600	0.5-2	800	11
8*6000	8	6000	6-16	20-600	0.5-2	850	15
10*2500	10	2500	12-28	20-600	0.5-2	800	11
10*3200	10	3200	10-20	20-600	0.5-2	800	15
10*4000	10	4000	8-20	20-600	0.5-2	800	15
10*6000	10	6000	6-16	20-600	0.5-2	850	18.5
12*2500	12	2500	10-24	20-600	0.5-2.5	800	15
12*3200	12	3200	8-16	20-600	0.5-2.5	800	18.5
12*4000	12	4000	6-14	20-600	0.5-2.5	800	18.5
12*6000	12	6000	4-16	20-780	0.5-2.5	900	22
16*2500	16	2500	8-14	20-600	0.5-2.5	800	18.5
16*3200	16	3200	6-10	20-780	0.5-2.5	800	22
16*4000	16	4000	5-10	20-780	0.5-2.5	850	30
16*6000	16	6000	4-16	20-780	0.5-2.5	1000	37
20*2500	20	2500	5-18	20-780	0.5-2.5	850	22
20*3200	20	3200	5-16	20-780	0.5-2.5	900	30
20*4000	20	4000	4-16	20-780	0.5-2.5	900	37
20*6000	20	6000	4-14	20-780	0.5-2.5	1000	45
25*2500	25	2500	5-16	20-780	0.5-3.0	900	30
25*3200	25	3200	4-16	20-780	0.5-3.0	900	37
25*4000	25	4000	4-16	20-780	0.5-3.0	1000	45
25*6000	25	6000	4-14	20-780	0.5-3.0	1100	55
30*2500	30	2500	5-16	20-780	0.5-3.5	1000	45
30*3200	30	3200	5-10	20-780	0.5-3.5	1100	55
30*4000	30	4000	4-10	20-780	0.5-3.5	1200	55
40*2500	40	2500	3-8	20-780	0.5-4.0	1200	55
40*3200	40	3200	3-8	20-780	0.5-4.0	1200	55
